Rangkaian Lampu Flip Flop dengan IC 555

Diposkan oleh Electro Bee
7:08 PM
Setelah kemarin membahas rangkaian flip-flop dengan mengunakan transistor sekarang saya akan membahas rangkaian flip-flop yang sedikit lebih canggih dengan mengunakan IC 555, apakah IC 555 itu ? ehm kalo menurutku IC 555 tuh IC yang dapat menghasilkan gelombang baik itu dalam bentuk gigi gergaji, sinusioda, dan kotak/blok. untuk mendapatkan gelombang yang kita inginkan hanya dibutuhkan sedikit komponen tambahan saja. Rangkaian ini merupakan rangkaian dasar dari rangkaian running LED/ lampu berjalan dan rangkaian logika lainya yang akan saya posting.

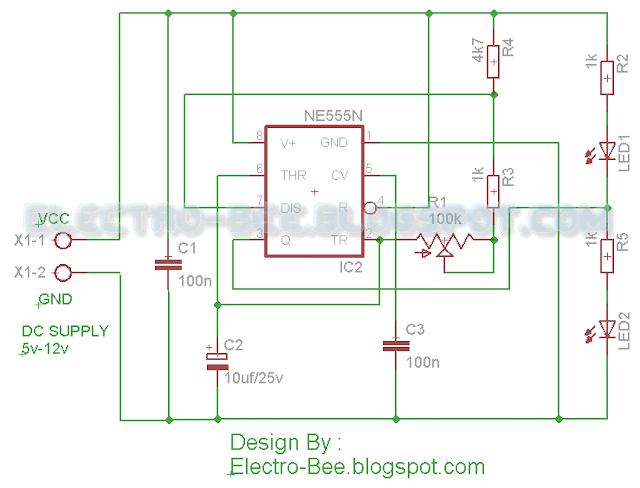

Berikut ini skematik rangkaian flip-flop dengan mengunakan IC 555 :

skematik-flip-flop-dengan-ic-555


Berikut ini Layout PCB flip-flop dengan mengunakan IC 555 :

layout-pcb-filp-flop-ic-555


Jangan Dibaca tulisan ini karena waktunya anda mempraktekanya. Good Luck.. =)
Label: , ,
Comments
9 Comments
Reply
Reyqi Q
September 30, 2013 at 1:18 AM

kalo bisa dengan gambar yang sudah jadi gan, trus kalo mempergunakan lebih dari 2 led bisa gak?

Reply
Unknown
November 27, 2013 at 1:54 AM

itu design nya pake Ares Proteus apa Eagle tuh

Reply
Electro Bee
November 27, 2013 at 2:03 PM

@Tito Kusmarseto Mengunankan Cadsoft Eagle Version 6.3.0

Reply
Unknown
January 3, 2014 at 9:44 PM

Kalo jalur pcb itu cara buat nya gimanaya

Reply
Unknown
January 3, 2014 at 10:33 PM

Jalur pcb itu beli online bisa nggak

Reply
Electro Bee
January 4, 2014 at 4:24 AM

@ilham cahaya Kalo softwarenya saya mengunakan Cadsoft Eagle jika untuk buat PCBnya saya mengunakan sablon atau kalo mau coba2 aja saya mengunakan teknik setrika.

Reply
Electro Bee
January 4, 2014 at 4:26 AM

@ilham cahayaBisa aja tapi apa nanti tidak mahal di biaya transportnya ? saya sering buat PCB yg saya post disini untuk pelatihan SMP dan SMK jadi kalo ada yang mau pesan bisa saya buatin.

Reply
syahruel47
January 23, 2014 at 11:24 PM

mas,kalo 4 led membutuhkan ic yg berapa?

Reply
Electro Bee
January 26, 2014 at 8:07 AM

@syahruel47 Jika ingin menambahkan lednya bisa dpararel lednya tpi nanti hasilnya hanya 2 deretan led yg saling bergantian nyala(sederet mati sederet hidup bergantian) klo mw tiap led nyalanya bergantiaan pake tmbhan ic 4017 bisa liat dblog ini dg judul running led.. thanks telah berkunjung.. =)
